A szellőztető, légkondicionáló, hűtés, légtisztító és berendezések hűtőrendszereiben a centrifugális ventilátorokat széles körben használják a szűrők, hőcserélők, légcsatornák és szekrényszerkezetek által keltett ellenállás leküzdésére. Az axiális ventilátorokhoz képestcentrifugális ventilátorokgyakrabban használják olyan alkalmazásokban, amelyek bizonyos szintű statikus nyomást igényelnek. Azonban még a centrifugális ventilátor kategórián belül is a különböző lapátok kialakítása eltéréseket okozhat a légáramlás megszervezésében, a beépítési módokban és a megfelelő működési feltételekben.
Az elterjedt centrifugális járókerekek főként előre-hajlított és hátra{1}}ívelt típusokat tartalmaznak. Nem csak az a kérdés, hogy melyik a jobb. Ehelyett két különböző megoldásról van szó a különböző berendezések szerkezetére és rendszerellenállási feltételeire. A ventilátor kiválasztásakor a légáramlást, a statikus nyomást, a rendelkezésre álló helyet, a zajkövetelményeket, az üzemórákat és a szabályozási módszereket együtt kell figyelembe venni.
1. Kezdje a pengeszerkezettel

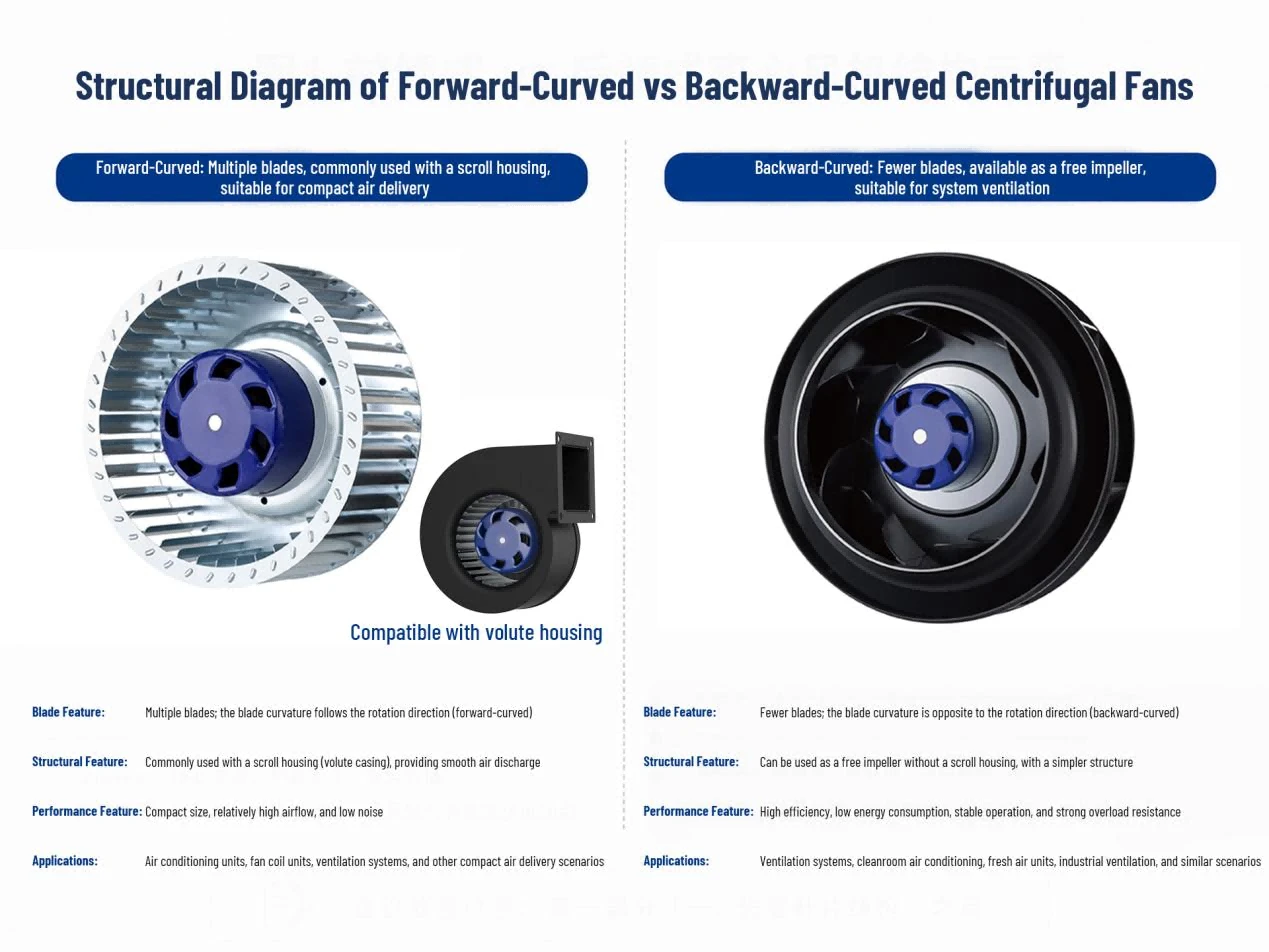

Az előre{0}}ívelt centrifugális ventilátor lapátjai általában a járókerék forgásával megegyező irányba görbülnek. Az ilyen típusú ventilátorok általában több-lapátos szerkezetet használnak, és gyakran görgős házzal kombinálják. A levegő a járókerék közepéből lép be, a lapátok hajtják, majd a kerület mentén távozik. A görgős ház segít megszervezni és irányítani a légáramlást.
Egy hátra-ívelt centrifugális ventilátorban a lapátok a járókerék forgásával ellentétes irányba görbülnek. Az előre-ívelt járókerekekhez képest a hátrafelé-hajlított járókerekek általában kevesebb lapáttal rendelkeznek, és a lapátprofil jobban összpontosít a légáramlás viselkedésére. Ez a típus használható görgős házzal, de általában szabad járókeréknek is tekintik görgőház nélkül. A levegő axiálisan jut be a járókerékbe, és sugárirányban távozik, így alkalmas légkezelő egységekbe, frisslevegő-egységekbe, szűrőberendezésekbe és más szekrényes{6}}rendszerekbe.
Egyszerűen fogalmazva,előre-hajlított rajongókinkább a kompakt légszállításra irányulnak, míg a hátrafelé{0}}hajlított ventilátorok alkalmasabbak a rendszer szellőztetésére. Csak a légáramlási út és a berendezés ellenállási feltételeinek világos megértése után lehet megfelelően összehangolni a motor-, vezérlés- és telepítési megoldásokat.
2.Hol alkalmasak az előrefelé-ívelt centrifugális ventilátorok?
Az előre -ívelt centrifugális ventilátorokat kompakt szerkezet és viszonylag koncentrált légáramlás jellemzi. Alkalmasak korlátozott beépítési hellyel, rövid légáramlási utakkal és viszonylag alacsony rendszerellenállású berendezésekhez. A tipikus alkalmazások közé tartoznak a fan coil egységek, a kisméretű légkondicionáló berendezések, a légfüggönyök, a kereskedelmi hűtött vitrinek, a készülékek levegőellátása és a helyi szellőztető berendezések.
Mivel az előre ívelt{0}}ventilátorokat általában görgős házzal együtt használják, az általános szerkezet kiforrott, és a berendezésgyártók számára kényelmesen szabványosítható. Megfelelő működési feltételek mellett képesek teljesíteni a közepes{2}}–-alacsony statikus nyomású alkalmazások levegőszállítási követelményeit.
Megjegyzendő, hogy az előre{0}}ívelt ventilátorok viszonylag érzékenyek a működési pontra. Ha növekszik a szűrő ellenállása, a csatorna hossza megnő, vagy a levegő elvezetése akadályozott, a ventilátor eltérhet eredeti tervezési állapotától, ami befolyásolhatja a zajt és az energiafogyasztást. Ezért a több szűrési fokozatú, összetett csőrendszerű vagy hosszú távú folyamatos működésű rendszerekben a légáramlást, a statikus nyomást és az üzemi tartalékokat gondosan ki kell számítani.
3.Hol alkalmasak a hátrafelé-ívelt centrifugális ventilátorok?
Hátra{0}}ívelt centrifugális ventilátorokjobban megfelelnek a nagyobb rendszerellenállással, hosszabb üzemidővel, valamint magasabb zaj- és energiagazdálkodási követelményekkel rendelkező berendezésekhez. A tipikus alkalmazások közé tartoznak a frisslevegős egységek, a légkezelő egységek, a légtisztító berendezések, a tisztatéri keringtető rendszerek, az adatközpontok hűtése, a laboratóriumi szellőztetés és az ipari berendezések hűtése.
A hátrafelé-ívelt járókerekek általában viszonylag stabil működési jellemzőket biztosítanak a körülmények szélesebb körében. Jól alkalmazhatók szekrényekkel, szűrőkkel, hőcserélőkkel és hangtompítókkal való integrált kialakításhoz. Ha szabad járókerékként használják, a ventilátor nem feltétlenül támaszkodik a hagyományos görgős házra, így több hely marad a berendezés elrendezésére, és megkönnyíti a moduláris berendezés tervezését.
A hosszú ideig működő berendezések esetében a ventilátor kiválasztása nem csak a beszerzési költségen alapulhat. A motor hatékonysága, a sebességszabályozási módszer, a karbantartás kényelme és a rendszer kompatibilitása mind befolyásolja a hosszú távú-használati költségeket. Ezekben az alkalmazásokban a visszafelé ívelt -ventilátorok általában jobban megfelelnek a változó levegőmennyiség és -igény-alapú szabályozási stratégiáknak.
4. A járókerék típusának kiválasztása után vegye figyelembe a motort és a vezérlési módszert
Az előre-hajlított és hátra{1}}ívelt kialakítások a légáramlás szervezésének és a rendszerellenállásnak a megfeleltetését szolgálják. Az EC és AC megoldások ezzel szemben az üzemszabályozáshoz, a sebességszabályozáshoz és a rendszerintegrációhoz kapcsolódnak. A tényleges kiválasztáskor általában először a járókerék típusát kell meghatározni a légáramlási út, a statikus nyomás követelményei és a rendelkezésre álló beépítési hely alapján. Ezután a motoros megoldás az üzemidő, a szabályozási követelmények és a projekt költségvetése szerint választható ki.
Az AC centrifugális ventilátorok kiforrott szerkezetűek, és viszonylag stabil működési feltételekkel és egyszerű szabályozási követelményekkel rendelkező berendezésekhez alkalmasak. Az EC centrifugális ventilátorok integrálják a motort, a hajtást és a fordulatszám-szabályozási funkciókat, így alkalmasak olyan rendszerekre, amelyek fordulatszám-szabályozást, kapcsolódási vezérlést vagy igény szerinti{1}}levegőszállítást igényelnek.
Frisslevegős egységekhez, légtisztító berendezésekhez,adatközponti hűtés, hideglánc-berendezések és más, hosszú üzemidővel rendelkező alkalmazások, az EC-megoldások segíthetnek javítani a rendszer szabályozhatóságát. Ezenkívül megkönnyítik a nyomás, hőmérséklet, levegőminőség és egyéb vezérlőjelek integrálását. A kiválasztás során meg kell erősíteni a vezérlőfelületet, a sebességtartományt, a telepítési helyet, a munkakörnyezetet és a berendezés általános vezérlési logikáját.
5. Öt kulcsfontosságú tényező a centrifugális ventilátor kiválasztásában
Először is vegye figyelembe a rendszer ellenállását.
Rövid légáramlási utak és közepesen{0}}--alacsony ellenállású berendezések esetén előre-ívelt ventilátorok jöhetnek számításba. A több szűrővel, hőcserélővel, hangtompítóval és hosszú csőjárattal rendelkező rendszerek esetében a visszafelé ívelt ventilátorokat- alaposan meg kell vizsgálni.
Másodszor, vegye figyelembe a telepítési helyet.
Az előre -ívelt ventilátorokat gyakran használják integrált görgős házszerkezetekben, és fix csatornaelrendezésekhez alkalmasak. A hátrafelé-hajlított szabad járókerekek jobban megfelelnek a szekrény-típusú berendezésekhez, és nagyobb rugalmasságot kínálnak az elrendezésben.
Harmadszor, vegye figyelembe az üzemidőt.
Szakaszos vagy hagyományos működés esetén mind a szerkezet, mind a költség kiegyensúlyozható. A hosszú távú működéshez alaposabban kell értékelni az energiafogyasztást, a zajszintet és a karbantartási feltételeket.
Negyedszer, vegye figyelembe a zajra vonatkozó követelményeket.
A ventilátor zaja nem csak a motorból és a járókerékből jön. Szorosan összefügg a bemeneti és kimeneti feltételekkel is. Az egyenetlen bemeneti légáramlás, az akadályozott kifúvás és az éles csőhajlítások egyaránt befolyásolhatják a berendezés általános zajteljesítményét.
Ötödször, vegye figyelembe az ellenőrzési követelményeket.
Ha a rendszer sebességszabályozást, kapcsolódást, felügyeletet vagy igényalapú{0}}levegőszállítást igényel, az EC-megoldás értékelhető. Ezzel egyidejűleg ellenőrizni kell a vezérlő interfészt a teljes berendezésrendszerrel való kompatibilitás biztosítása érdekében.
6. Blauberg centrifugális ventilátor kiválasztása
A Blauberg Motoren termékcsalád előre -hajlított centrifugálventilátorokat, hátrafelé-hajlított centrifugális ventilátorokat, EC/AC motorokat és egy sor szellőzőalkatrészt kínál, amelyek megfelelő megoldásokat kínálnak a különböző berendezés-szerkezetekhez. Kompakt terekkel és rövid légáramlási útvonalakkal rendelkező berendezések esetén az előre-ívelt centrifugális ventilátorok értékelhetők. Nagyobb ellenállású, hosszabb üzemidővel és fordulatszám-szabályozási követelményekkel rendelkező rendszerek esetén megfontolandó a hátrafelé{5}}hajlított EC centrifugálventilátor.
A centrifugális ventilátor kiválasztásának kulcsa nem az egyik járókerék-típus elkülönített összehasonlítása, hanem a járókerék, a motor, a légcsatorna, a szűrő és a vezérlőrendszer egészének megfeleltetése. Csak a tényleges működési feltételekhez való visszatérés után tud a ventilátor megfelelő működési tartományon belül működni.
Következtetés
Az előre-hajlított és hátrafelé ívelt-centrifugális ventilátoroknak megvannak a saját alkalmazási határai. Az előre-ívelt ventilátorok kompakt szerkezetekhez és közepesen---alacsony ellenállású légszállításhoz alkalmasak. A hátrafelé ívelt-ventilátorok nagyobb rendszerellenállással, hosszabb üzemidővel és nagyobb szabályozási igényű berendezésekkel használhatók. A műszaki kiválasztás során a levegőáramlást, a statikus nyomást, a zajt, a helyet, a szabályozási módot és a karbantartási feltételeket együtt kell figyelembe venni, nem pedig egyetlen paraméterre hagyatkozni. Egy megfelelő centrifugálventilátor többet tesz, mint a szükséges légáramlást. Meg kell egyeznie a berendezés általános szerkezetével és a rendszer működési feltételeivel is. A berendezésgyártók és a mérnöki projektek számára a megfelelő lapáttípus és motormegoldás kiválasztása segít a szellőzőrendszer stabilabb, szabályozhatóbb működésében, és jobban megfelel a hosszú távú működési követelményeknek.
