A Blauberg GL{0}}B280D-EC-F05 egy 230 VAC EC hátrafelé-ívelt centrifugális dugós ventilátor fém járókerékkel. 2900 RPM névleges fordulatszámon működik, és támogatja a 0-10 VDC vagy PWM sebességszabályozást.
Alapvető információk
| Modell | GL-B280D-EC-F05 | Terméktípus | EC hátrafelé{0}}ívelt centrifugális dugós ventilátor |
| Fázis | 1~ | Névleges feszültség | 230 VAC |
| Frekvencia | 50/60 Hz | Névleges sebesség | 2900 RPM |
| Maximális bemeneti teljesítmény | 500 W | Maximális bemeneti áram | 2.3 A |
| Hangszint | 80 dB(A) | Környezeti hőmérséklet | -25 °C és +60 °C között |
| Megfelelőség | CCC, CE | Motor típusa | Külső-rotoros EC motor |
Műszaki leírás
| Ventilátor mérete | 400 x 400 x 216,5 mm | Járókerék anyaga | Fém |
| Forgás | Az óramutató járásával megegyező irányba, a rotor felé nézve | Beépítési helyzet | Bármilyen |
| Védelmi fokozat | IP44 | Szigetelési osztály | F osztály |
| Kötelesség / Csapágy | S1 / Golyóscsapágy | Ellenőrzés | 0-10 VDC / PWM, maximális PWM bemenet 10 VDC |
| Feszültségkimenet | 10 VDC, maximum 10 mA | Kábel hossza | 500 +/-20 mm |
| Működési páratartalom | 5%-90% relatív páratartalom | Anyagmegfelelőség | RoHS{0}}kompatibilis anyagok |
| Védelem | Zárt-rotor, termikus, túlfeszültség, alacsony feszültség, túláram és lágy{1}}indítás elleni védelem | A járókerék eltérése | Axiális és sugárirányú eltérés legfeljebb 1 mm |
Termék alkalmazása
| 1 | Töltőoszlop | 9 | Berendezések hűtési projektje |
| 2 | Konyhai füstelvezető rendszer | 10 | Szellőztető egység projekt |
| 3 | FFU projekt | 11 | AHU projekt |
| 4 | Számítógépes szoba hűtése | 12 | Légtisztító projekt |
| 5 | Vasúti tranzit{0}}légkondicionálás | 13 | Hőcserélő projekt |
| 6 | Elektromos készülékek | 14 | Telecom Container Project |
| 7 | FanGrid projekt | 15 | Adatközpont hűtési projekt |
| 8 | Szellőztető berendezés projekt | 16 | Ipari hűtőrendszer |

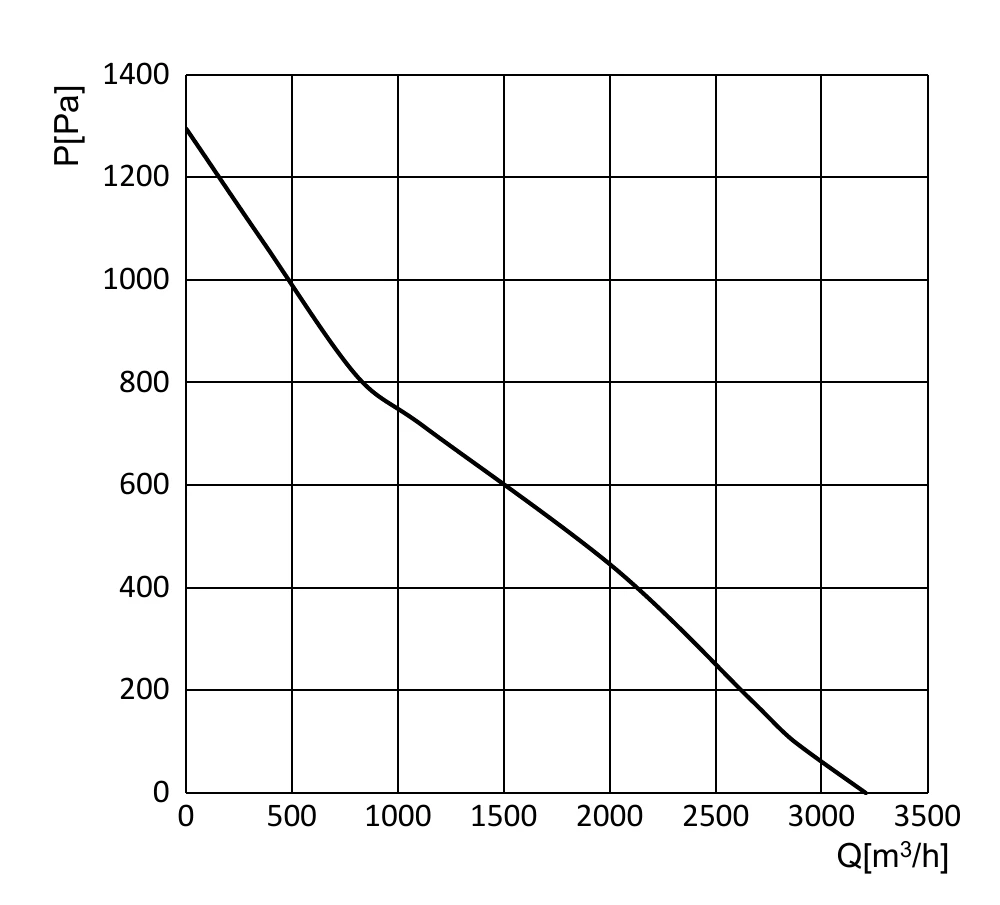

Air Performance
A levegőteljesítmény mérése az AMCA210/GB1236 A beépítési kategória szerint történt. A görbe körülbelül 0-3200 m3/h-t és 0-1300 Pa-t fed le. Az értékek a megadott mérési feltételek mellett érvényesek, és a beépítési feltételektől függően változhatnak.

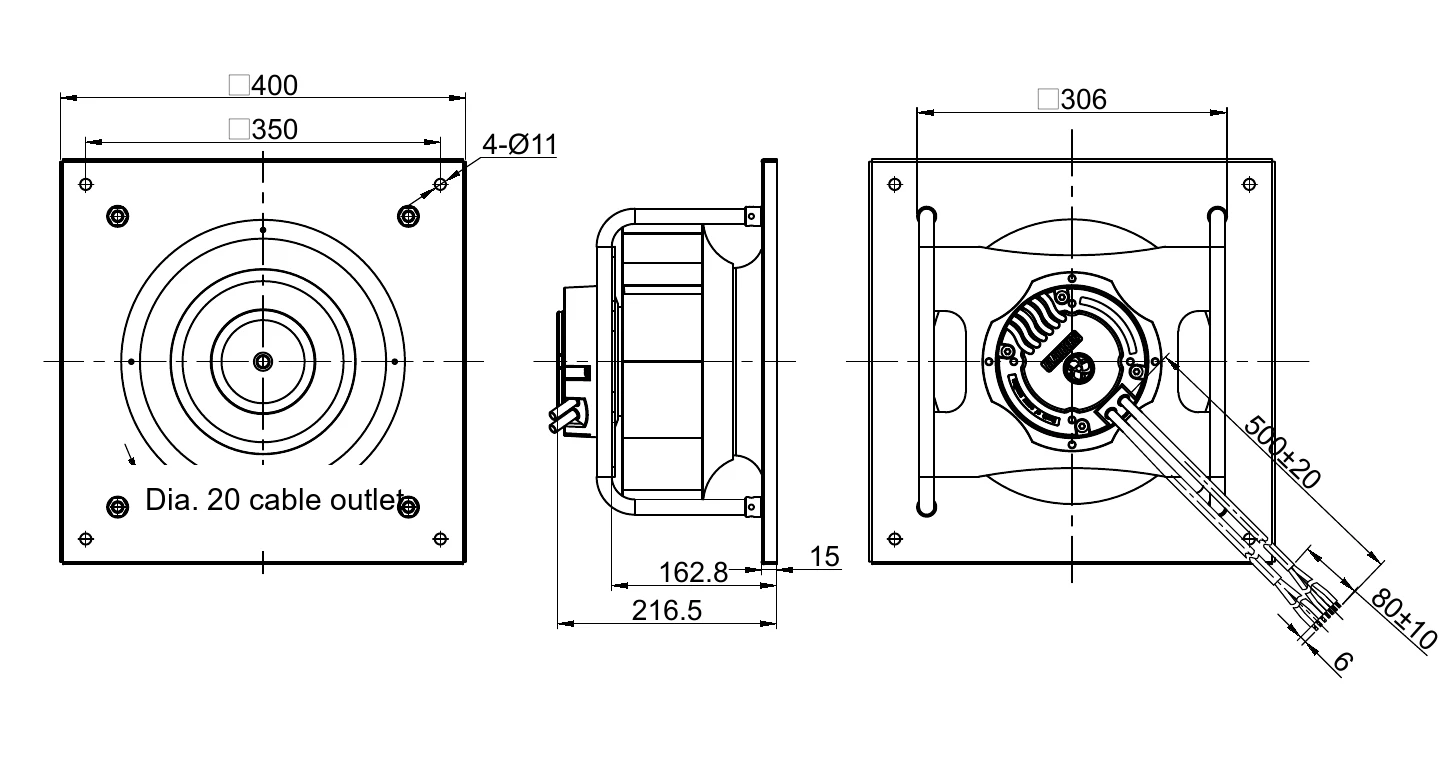

Teljes méretek

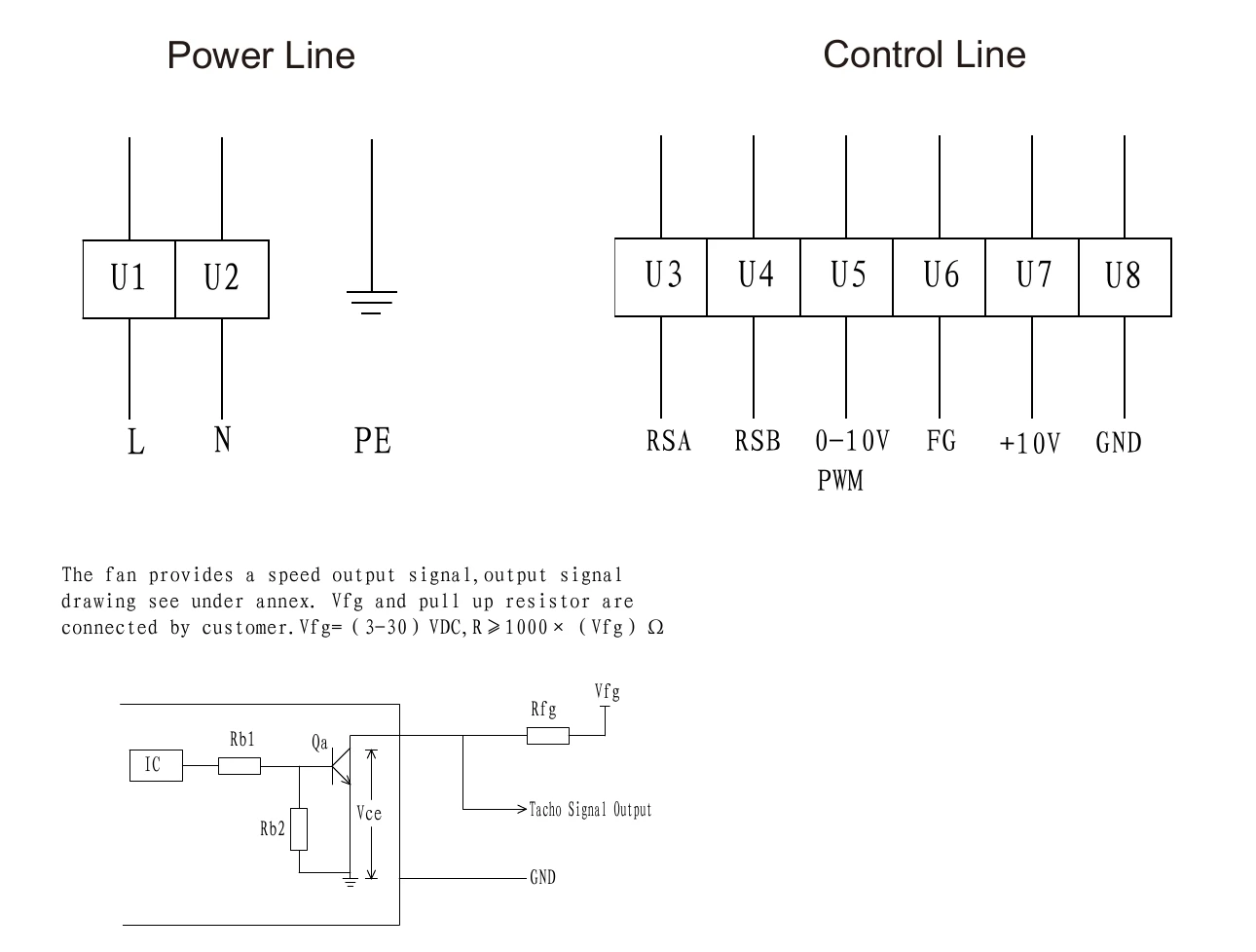

Elektromos csatlakozás
| Vonal | Kapcsolat | Kijelölés | Szín | Funkció |
|---|---|---|---|---|
| Hatalom | PE | PE | Zöld / Sárga | Védőföld |
| Hatalom | U1 | L | Barna | Tápellátás, feszültség alatti vezeték |
| Hatalom | U2 | N | Kék | Tápellátás, nulla vezeték |
| Ellenőrzés | U3 | RSA | Barna | RS485 port |
| Ellenőrzés | U4 | RSB | Szürke | RS485 port |
| Ellenőrzés | U5 | Sebességszabályozás | Sárga | 0-10 VDC / PWM vezérlő bemenet, maximális PWM érték 10 V |
| Ellenőrzés | U6 | Jel visszajelzés | Fehér | Tach kimenet, fordulatonként 5 impulzus |
| Ellenőrzés | U7 | +10 V | Piros | Külső 10 VDC kimenet |
| Ellenőrzés | U8 | GND | Kék | Referenciaföld a vezérlő interfészhez |
További megjegyzések
A ventilátor tápellátását és a vezérlővezetékeket szigorúan a kapcsolási rajz szerint csatlakoztassa a sérülések elkerülése érdekében.
Ne csatlakoztassa a fehér jelvezetéket közvetlenül a piros jelvezetékhez vagy külső egyenáramú tápegységhez.
Ha a ventilátor nem indul el, ellenőrizze a fordulatszám-{0}}bemeneti feszültséget és a vezetékeket. Áramellátás után ne érintse meg a járókereket vagy a rotort.
A ventilátor néhány másodpercet vesz igénybe, amíg elindul. Ne érintse meg a járókereket vagy a rotort feszültség alatt vagy alacsony fordulatszámon.
Ahhoz, hogy az EMC megfeleljen az EN55014 szabványnak, további mágneses gyűrűre van szükség a tápvezetéken; a mágneses gyűrű nem tartozéka a ventilátornak.
A szükséges fizikai, érzékszervi vagy szellemi képességekkel, gyakorlati tapasztalattal nem rendelkező személyek a ventilátort csak felügyelet mellett használhatják. Tartsa távol a gyermekektől.
Ha a tápkábel sérült, azt a gyártónak ki kell cserélnie.
A motor a ventilátor része, és nem működhet járókerék vagy terhelés nélkül.
Kicsomagolás után csomagolja újra a terméket, ha tárolásra van szükség. Tárolja tiszta, szellőztetett raktárban -40 °C és +80 °C között, relatív páratartalom legfeljebb 95%, korrozív gázok nélkül, és legalább 15 cm-rel a padló felett.
Használat előtt figyelmesen olvassa el a műszaki leírást.
Letöltés
GL-B280D-EC-F05-Technical-Specification.pdf
