Blauberg BC-B133A-EC-00 133mm EC hátrafelé ívelt centrifugális ventilátor

A Suzhou Blauberg Motoren Technology Co., Ltd. a blauberg bc-b133a-ec-00 133mm ec hátrahajlított centrifugálventilátor egyik vezető gyártója és szállítója Kínában. Üdvözöljük, hogy ömlesztve vásároljon kiváló minőségű, Kínában gyártott, testreszabott termékeket itt, és kérjen árajánlatot gyárunktól. Árkonzultációért vegye fel velünk a kapcsolatot.

A Blauberg BC-B133A-EC-00 egy kompakt, 133 mm-es, 115 V AC feszültségű, hátrafelé{7}}ívelt centrifugális ventilátor nagy szilárdságú PA66+GF járókerékkel, IP55 védelemmel és 0-10 V/PWM fordulatszám-szabályozással.

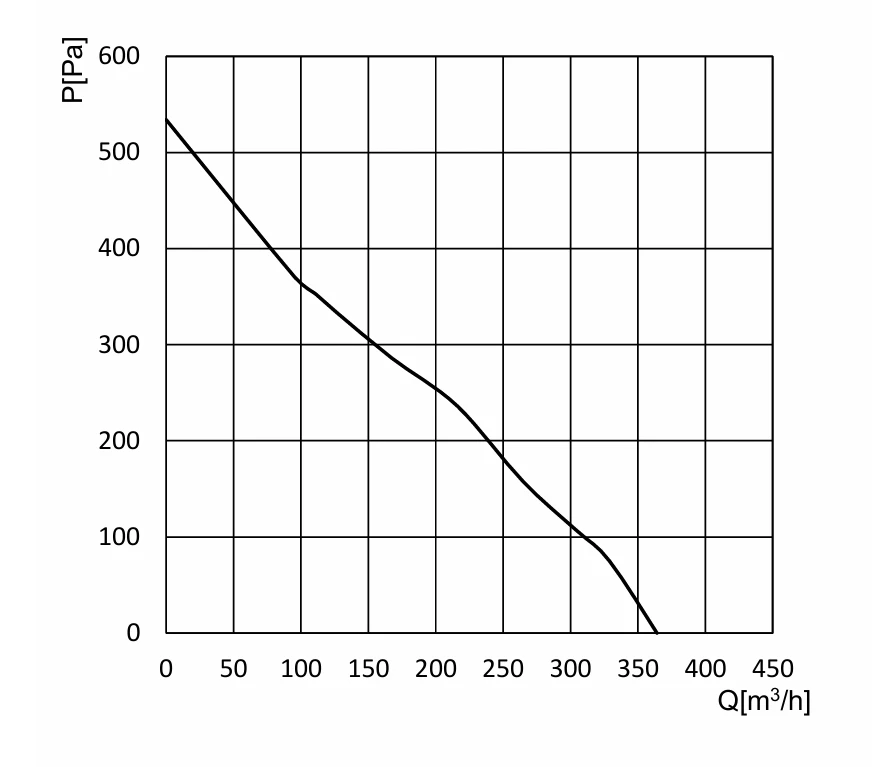

A levegőteljesítmény mérése az AMCA 210 / GB 1236 A beépítési kategória szerint történik. Az értékek a megadott mérési feltételek mellett érvényesek, és a telepítéstől függően változhatnak. A szabványos konfigurációtól való eltérések esetén ellenőrizze a telepített egység paramétereit.

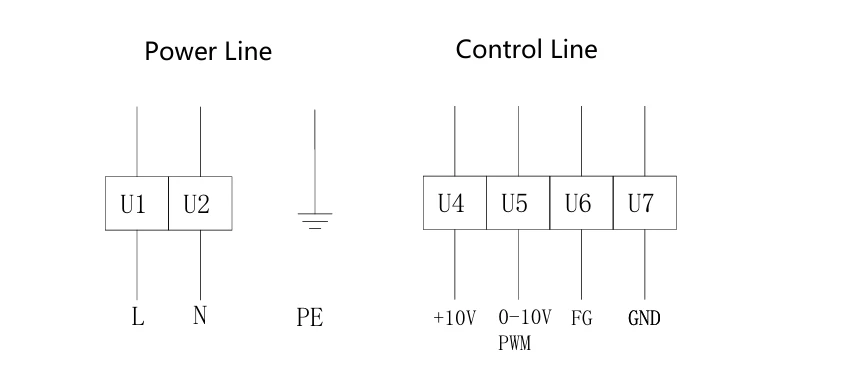

A teljes sebesség a piros +10 VDC vezeték és a sárga VSP vezeték rövidre zárásával érhető el. 0-10 VDC vezérlés esetén a ventilátor 1,0 VDC felett indul és 0,5 VDC alatt áll le. A PWM vezérlés ajánlott 10 VDC amplitúdót és 1-10 kHz frekvenciát használ; a ventilátor 10% terhelés felett elindul és 5% alatt leáll. 10 kOhm-os potenciométer is használható.

The fan provides a speed output signal. The Vfg supply and pull-up resistor are connected by the customer. Vfg = 3.3-30 VDC; R >= 1000 x Vfg Ohm.

Jegyzet

Csatlakoztassa a táp- és vezérlővezetékeket szigorúan a kapcsolási rajz szerint, hogy elkerülje a ventilátor károsodását.

Ne csatlakoztassa a fehér jelvezetéket közvetlenül a piros jelvezetékhez vagy külső egyenáramú tápegységhez.

Ha a ventilátor indítás után nem működik, ellenőrizze a fordulatszám-{0}}bemeneti feszültséget. A ventilátor hirtelen beindulása miatti sérülések elkerülése érdekében-ne érintse meg a járókereket vagy a rotort áramellátás után.

Bekapcsolás után néhány másodpercig tart a ventilátor,{0}}hogy elinduljon. Ne érintse meg a járókereket vagy a rotort, ha feszültség alatt van vagy alacsony fordulatszámon működik.

Az áramellátás bekapcsolása előtt ellenőrizze, hogy a motor biztonságosan fel van-e szerelve, hogy elkerülje a motor károsodását és a személyi sérüléseket.

Ne húzza erővel a tápkábelt. A sérült tápkábelt a gyártónak ki kell cserélnie az áramütés elkerülése érdekében.

Ne ejtse le vagy ütögesse a motort.

Ne mossa vagy öblítse le a motort, mert a csökkent szigetelési teljesítmény szivárgást és személyi veszélyt okozhat.

A megállapodás szerinti munkakörülményeken kívüli testreszabott működéshez forduljon a Blauberghez, és használat előtt erősítse meg az alkalmasságot.

A ventilátor leállása után a motorház rövid ideig forró maradhat. Tegyen óvintézkedéseket az égési sérülések elkerülése érdekében.

A telepítés során ügyeljen arra, hogy ne kerüljön törmelék a házba vagy más házakba; szükség esetén tisztítsa meg a belső teret.

Telepítés és használat előtt forgassa el kézzel a rotort, és ellenőrizze, hogy nincs-e ütközés, interferencia vagy elakadás.

A motor a ventilátor része, és nem szabad járókerék vagy terhelés nélkül üzemeltetni.

Az újracsomagolt egységeket tiszta, szellőztetett raktárban tárolja -40 °C és +80 °C között, relatív páratartalom legfeljebb 95%, korrozív gázok nélkül, és legalább 15 cm-rel a talaj felett.

A ventilátort gyermekektől távol helyezze el, és ne engedje, hogy gyermekek használják ezt a terméket.

E specifikáció végső értelmezési joga Blauberget illeti meg.

Élettartam és karbantartás, garancia

A tervezett élettartam 50 000 óra, amelyet a golyóscsapágy-élettartam 40 °C-on korlátoz. A tényleges élettartam a hőmérséklettől, a páratartalomtól, a beépítési módtól, a ventilátor terhelésétől és egyéb működési feltételektől függően változik.

Tisztítsa meg és tartsa karban a ventilátort 3-6 havonta a működési környezettől függően.

A teljes{0}}gép garanciális időszaka a szállítás dátumától számított két év. A minőséggel kapcsolatos-hibák fedezetet nyújtanak; a nem megfelelő szétszerelés, kezelés, ember okozta károk, természeti katasztrófák vagy vis maior által okozott károk kizárva.

BC-B133A-EC-00 Product Specification.pdf
